No necesitas 2 negativos, con uno para todo es suficiente. Solo conmutas los positivos.
CONSULTA TECNICA CON ÚNICA SERIE DE 4 Y 7 PANELES PARA INVIERNO Y VERANO
- Iniciador del tema OSCAR U
- Fecha de inicio
No me gusta dejar las placas conectadas con un terminal vivo sin conexion. Yo siempre prefiero hacer las desconexiones completas. Bajar los dos strings completos por separado tambien le da mas juego si cambia el inversor por uno con mas entradas
No dejas ningún terminal vivo... El negativo al fusible/magneto/inversor. Y los 2 positivos al selector. De hecho como tú dices te quedan 2 cables "vivos" en vez de 1
Cortando positivo y negativo tienen voltaje exclusivamente entre ellos. Si conmutas el positivo y mantiene el negativo conectado el positivo que tienes abierto tiene voltaje de 100v o más con el negativo, con el otro positivo y con tierra a través del inversor.
Última edición:
Si separas los strings también tienes 100V entre los terminales del selector, es lo mismo.
Si conmutas no tiene carga con el negativo porque está el circuito abierto, aunque si tendrían tensión entre el positivo 1 y el positivo 2 (ya que el positivo 1 es el mismo punto que el "negativo 2")
La continua no tiene medida con la toma de tierra, o no debería en general. Aunque reconozco que algunos inversores si
Francesc C M
Nergizo Gold
tienes disyuntores para corriente continua de intensidades altas para este tipo de instalaciones, te pongo un ejemplo
Es un cortacorriente, no un magnetotermico
En Amazon tambien tienes
Es un cortacorriente, no un magnetotermico
En Amazon tambien tienes
Última edición:
De las placas no van a bajar más de 15A. La intensidad no es un problema en este caso.
En instalaciones de aíslada entre batería e inversor si hay intensidades altas pero en strings en serie como se montan hoy en día tanto en aislada como en inyección a red no se trabaja con grandes amperajes. De hecho el cableado entre inversor y paneles se monta de 4mm2, 6mm2 y excepcionalmente de 10mm2.
Francesc C M
Nergizo Gold
Los encuentras de por ejemplo 1000v, con lo que los problemas de chispa de arco son poco probables.
Disyuntor DC,1000V 20A,Interruptor de Circuito Fotovoltaico de 2P,Interruptor Automático Magnetotérmico,para Sistema de Energía Solar ySistema de Comunicación,Montaje en Carril DIN de 35mm : Amazon.es: Industria, empresas y ciencia
Disyuntor DC,1000V 20A,Interruptor de Circuito Fotovoltaico de 2P,Interruptor Automático Magnetotérmico,para Sistema de Energía Solar ySistema de Comunicación,Montaje en Carril DIN de 35mm : Amazon.es: Industria, empresas y ciencia
www.amazon.es
Disyuntor DC,1000V 32A,Interruptor de Circuito Fotovoltaico de 2P,Interruptor Automático Magnetotérmico,para Sistema de Energía Solar ySistema de Comunicación,Montaje en Carril DIN de 35m : Amazon.es: Industria, empresas y ciencia
Disyuntor DC,1000V 32A,Interruptor de Circuito Fotovoltaico de 2P,Interruptor Automático Magnetotérmico,para Sistema de Energía Solar ySistema de Comunicación,Montaje en Carril DIN de 35m : Amazon.es: Industria, empresas y ciencia
www.amazon.es
Si, lo habitual es montar de 600V. Si trabajas a más de 600V la instalación ya requiere mecanismos específicos. En fotovoltaica doméstica es poco habitual ir más allá de 600V. De hecho se usa una gama distinta de equipos de medida porque el aislamiento del cable de las puntas por ejemplo de los Fluke de electricista de baja tensión no está certificado para más de 600V.
OSCAR U
Fulgencio
- Iniciador del tema
- #34

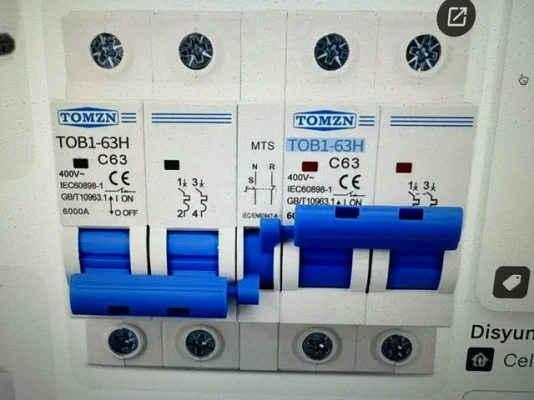

El que tengo y si es posible lo pongo es similar a este. Es más está metido ya en la caja con los 4 paneles en la posición 1, Es de corriente alterna y de 25A. Al final solo abre un camino y cierra otro supongo que no hay problema si posteriormente lleva las protecciones no? puede que me equivoque...el segundo caminio sin conectar aún. Con los 4 paneles estoy en unos 110v y poco más de 10 A si no recuerdo mal. paneles full black 400wp
Archivos adjuntos
![[Nergiza.com] CONSULTA TECNICA CON ÚNICA SERIE DE 4 Y 7 PANELES PARA INVIERNO Y VERANO](https://data.nergiza.com/attachments/41/41311-c43ea0e37d162ab987c198bbb887be8a.jpg?hash=EvSjdTPfc_)
Francesc C M
Nergizo Gold
Va a ser que no
Un interruptor magnetotérmico de corriente alterna no es seguro ni recomendable para utilizar en circuitos de corriente continua (DC), salvo a voltajes y corrientes muy bajos.
Solo en instalaciones de muy baja tensión y corriente reducida (como sistemas de 12V o 24V con amperajes bajos), el arco eléctrico es pequeño y puede extinguirse sin mayores consecuencias
Para tensiones mayores (48V o mas, paneles solares o bancos de baterías grandes), es obligatorio usar un magnetotérmico específico para corriente continua (DC), que cuenta con cámaras de extinción de arco especiales e imanes permanentes para desviar la chispa
En corriente alterna (AC), la onda de voltaje cruza por cero 100 veces por segundo (en sistemas de 50 Hz), lo que ayuda a apagar de forma natural la chispa o arco eléctrico al abrir el circuito. En corriente continua (DC), el flujo de electrones es constante y no pasa por cero, por lo que el arco eléctrico no se apaga solo y puede mantenerse encendido, fundiendo el dispositivo o causando un incendio.
Homo_non_sapiens
SuperNergizo
@Francesc C M tiene mucha razón y lo ha explicado muy bien: Para CC de más de 48V hay que usar magnetotérmicos especiales como los descritos.
Ten en cuenta que un string de 4 paneles tiene una Vmp de ~130V CC ; y si es de 7 paneles son ~220V CC.
Solamente si usas los magnetotérmicos que tienes exclusivamente de noche (cuando la FV no produce), son seguros. Pero eso no te lo recomendará ningún profesional serio.
Ten en cuenta que un string de 4 paneles tiene una Vmp de ~130V CC ; y si es de 7 paneles son ~220V CC.
Solamente si usas los magnetotérmicos que tienes exclusivamente de noche (cuando la FV no produce), son seguros. Pero eso no te lo recomendará ningún profesional serio.
