Problema de caudal en calefacción sectorizada con válvulas de 3 vías y bypass

[kinstak93]

Buenas a todos,


Hace poco me reformaron una casa adosada de tres plantas y aprovecharon para sectorizar la calefacción en dos zonas independientes:

• Zona A: planta baja (salón, sala y cocina).
• Zona B: primera planta y altillo (habitaciones y despacho).

Tengo una caldera Junkers de condensación, radiadores de aluminio con válvulas monotubo y dos termostatos Tado V3+, uno por zona.

Para sectorizar la calefacción instalaron dos válvulas motorizadas de tres vías, cada una controlada por su termostato.

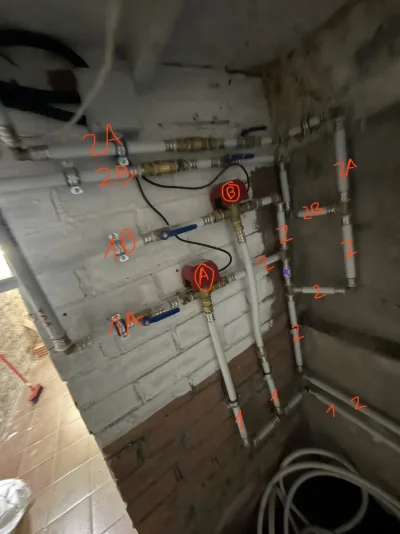

Adjunto una fotografía de la instalación, en la que he identificado las tuberías:

• 1A y 1B: idas de calefacción hacia las zonas A y B, respectivamente.
• 2A y 2B: retornos de las zonas A y B.
• 1: tubería común de ida desde la caldera.
• 2: tubería común de retorno hacia la caldera.
• A y B: válvulas motorizadas de tres vías.

Cuando una zona no demanda calefacción, su válvula de tres vías desvía el agua directamente hacia el retorno, sin pasar por los radiadores.


El problema es el siguiente:


Cuando tengo ambas zonas encendidas, los radiadores calientan razonablemente bien.


Sin embargo, cuando apago la calefacción de la planta baja y dejo encendida únicamente la planta superior, los radiadores de arriba apenas calientan, aunque la caldera sigue funcionando.


Mi sospecha es que el agua encuentra mucha menos resistencia circulando por el bypass de la zona apagada que atravesando los radiadores de la zona encendida, de manera que buena parte del caudal vuelve directamente a la caldera…
¿Qué solución recomendaríais? ¿Se puede arreglar equilibrando los bypass o la instalación está mal planteada desde el principio?


Preferiría evitar tener que sustituir las válvulas motorizadas si existe una solución más sencilla.


Muchas gracias!
